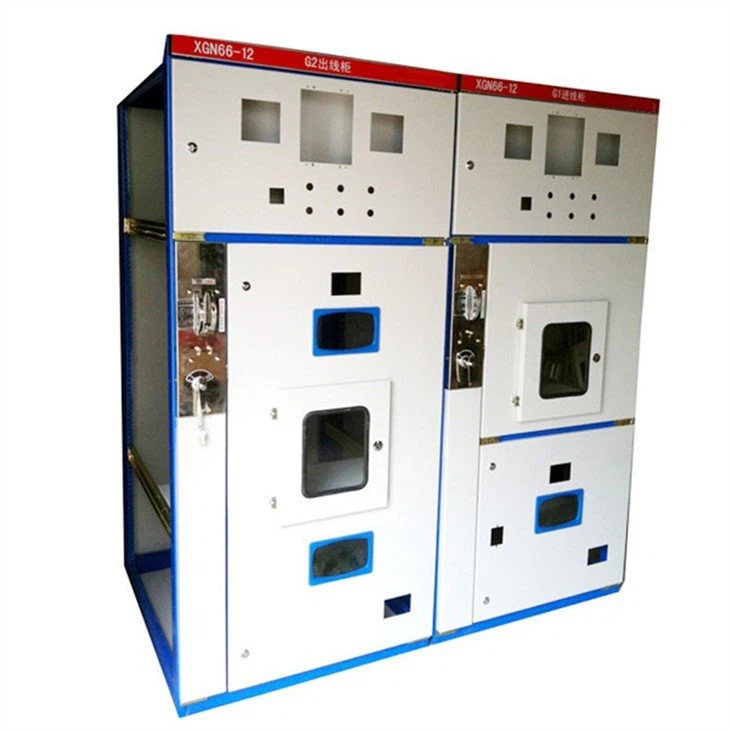

মডুলার হাই ভোল্টেজ এইচভি সাবস্টেশন সুইচগিয়ার

XGN2 টাইপ মডুলার হাই-ভোল্টেজ সুইচগিয়ার ক্যাবিনেট রেটেড ভোল্টেজ 3, 6, 10KV এবং রেটেড ফ্রিকোয়েন্সি 50HZ সহ থ্রি-ফেজ এসি পাওয়ার সিস্টেমে বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ করার জন্য প্রয়োগ করা হয়, বিশেষ করে প্রায়শই পরিচালিত অনুষ্ঠানের জন্য। এর বাসবার সিস্টেম হল একটি একক বাসবার (যা বাইপাস এবং ডবল বাসবার কাঠামো সহ একক বাসবার তৈরি করতে পারে)।

সুইচগিয়ার ক্যাবিনেট জাতীয় মান GB3906 3-35KV AC মেটাল-ঘেরা সুইচগিয়ার এবং আন্তর্জাতিক মান IEC298 এর প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, এছাড়াও প্রস্তাবিত "পাঁচটি অ্যান্টি" ইন্টারলকিং ফাংশন রয়েছে যেমন অ্যান্টি-ব্রেকিং এবং ভুল করে বন্ধ করা সার্কিট ব্রেকারের জন্য, লোড সহ অ্যান্টি-ব্রেকিং এবং ক্লোজিং ডিসকানেক্টর সুইচ, অ্যান্টি-ব্রেকিং এবং ক্লোজিং গ্রাউন্ডিং ওয়্যার/লোড সহ সুইচ, গ্রাউন্ডিং ওয়্যার/সুইচ সহ অ্যান্টি-ক্লোজিং সার্কিট ব্রেকার/ডিসকানেক্টর সুইচ, ভুল করে চার্জযুক্ত ব্যবধানে প্রবেশরোধী।

গঠন বিবরণ

সুইচগিয়ারটি বক্স-টাইপ ধাতু-ঘেরা স্থির কাঠামোর এবং কিউবিকেলটি প্রফিস নিয়ে গঠিতএবং জি প্রোফাইলগুলি বেশ কয়েকটি সংযোগ টুকরা দ্বারা একত্রিত হয়। এটি চারটি কম্পার্টমেন্টে বিভক্ত, যথা বাসবার কম্পার্টমেন্ট। সিবি কম্পার্টমেন্ট, মিটারিং কম্পার্টমেন্ট এবং ক্যাবল কম্পার্টমেন্ট। পার্টস প্রসেসিং CNC পাঞ্চিং মেশিন, CNC বেন্ডিং মেশিন এবং CNC প্রক্রিয়াকরণে দেওয়া অত্যাধুনিক মেশিন দ্বারা তৈরি করা হবে। কেন্দ্র, ফর্ম, অবস্থান এবং মাত্রার উচ্চ নির্ভুলতা নিশ্চিত করে, দ্রুত এবং নির্ভুল তৈরি, বিভিন্ন বিকল্পের সংমিশ্রণের জন্য স্থির, যা গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারে।

প্রধান বৈশিষ্ট্য

1. কিউবিকেল একত্রিত কাঠামোর, কোন ঢালাই নেই, উচ্চ যান্ত্রিক শক্তি এবং শৈল্পিক চেহারা।
2. পিছনের উপরের অংশটি GN30-12 রোটারি ডিসকানেক্ট সুইচের জন্য এবং নীচের অংশটি GN19-12সি সংযোগ বিচ্ছিন্ন সুইচের জন্য। পদ্ধতি অনুসারে পরিচালিত যান্ত্রিক ইন্টারলক ডিভাইসটি অপারেশন ব্যক্তিগত এবং সরঞ্জামগুলির জন্য নির্ভরযোগ্য নিরাপত্তা সুরক্ষা প্রদান করতে পারে।
3. গৃহীত প্রধান সুইচটি মনোব্লক প্রকারের, বিকল্পগুলি যেমন ZN63-12(VS1-12) এবং VD4-12
4. বাধ্যতামূলক যান্ত্রিক লকিং পদ্ধতিটি 'ফাইভ-প্রুফ' ইন্টারলক ফাংশন পূরণের জন্য প্রধান সুইচ, সংযোগ বিচ্ছিন্নকারী এবং কিউবিকেল দরজার মধ্যে ইন্টারলকগুলিতে নিযুক্ত করা হয়, রিং প্রধান ইউনিটের সাথে এলোমেলো সংমিশ্রণ উপভোগ করে।

টেকনিক্যাল প্যারামিটার

Cআমাদের সাথে যোগাযোগ করুনসেরা উদ্ধৃতি পেতে!
