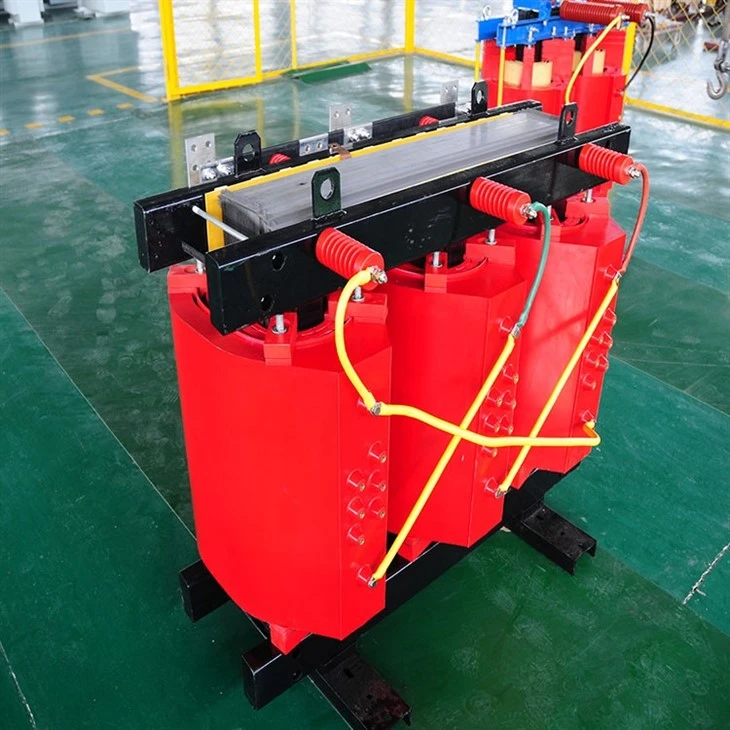

63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার
পণ্যের নাম: 63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার
পণ্যের মডেল: SCB13-63/10±2*2.5%-0.4
63 কেভিএ ট্রান্সফরমার এম্পস: 3.6A/90.9A
রেটেড ক্ষমতা: 63KVA
রেটেড ফ্রিকোয়েন্সি: 50Hz
বৈশিষ্ট্য
পণ্য বিবরণ
পণ্যের নাম: 63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার
পণ্যের মডেল: SCB13-63/10±2*2.5%-0.4
63 কেভিএ ট্রান্সফরমার এম্পস: 3.6A/90.9A
রেটেড ক্ষমতা: 63KVA
রেটেড ফ্রিকোয়েন্সি: 50Hz
ভোল্টেজ নিয়ন্ত্রণ মোড: অ-উত্তেজনা ভোল্টেজ নিয়ন্ত্রণ
চাপ নিয়ন্ত্রক অবস্থান: উচ্চ চাপ দিক
ভোল্টেজ সমন্বয় পরিসীমা: 10KV±2*2.5%
63 কেভিএ ট্রান্সফরমারের ওজন: 480 কেজি
63 KVA 3-ফেজ ট্রান্সফরমারের দাম: USD2*71৷{4}}/SET
63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার নিরাপদ, শিখা-প্রতিরোধী এবং ফায়ার-প্রুফ, এবং সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে। রক্ষণাবেক্ষণ-মুক্ত এবং ইনস্টল করা সহজ। এটির ভাল আর্দ্রতা-প্রমাণ কার্যকারিতা রয়েছে এবং শাটডাউনের পরে প্রাক-শুকানো ছাড়াই কাজ করা যেতে পারে। এটির কম ক্ষতি, কম আংশিক স্রাব, কম শব্দ রয়েছে এবং জোরপূর্বক বায়ু শীতল অবস্থার অধীনে 120% রেট লোডে কাজ করতে পারে। ট্রান্সফরমারের নিরাপদ অপারেশনের জন্য নির্ভরযোগ্য গ্যারান্টি প্রদান করার জন্য আমাদের কাছে একটি সম্পূর্ণ তাপমাত্রা সুরক্ষা নিয়ন্ত্রণ ব্যবস্থা রয়েছে।
মডেল স্পেসিফিকেশন
10/0.4KV ড্রাই টাইপ ট্রান্সফরমার:
|
SCB13-30/10-0.4 |
SCB13-50/10-0.4 |
SCB13-63/10-0.4 |
SCB13-80/10-0.4 |
SCB13-100/10-0.4 |
|
SCB13-125/10-0.4 |
SCB13-160/10-0.4 |
SCB13-200/10-0.4 |
SCB13-250/10-0.4 |
SCB13-315/10-0.4 |
|
SCB13-400/10-0.4 |
SCB13-500/10-0.4 |
SCB13-630/10-0.4 |
SCB13-800/10-0.4 |
SCB13-1000/10-0.4 |
|
SCB13-1250/10-0.4 |
SCB13-1600/10-0.4 |
SCB13-2000/10-0.4 |
SCB13-2500/10-0.4 |
SCB13-3150/10-0.4 |
|
SCB13-4000/10-0.4 |
SCB13-5000/10-0.4 |
SCB13-6300/10-0.4 |
SCB13-8000/10-0.4 |
SCB13-10000/10-0.4 |
35/0.4KV ড্রাই-টাইপ ট্রান্সফরমার:
|
SCB13-30/35-0.4 |
SCB13-50/35-0.4 |
SCB13-63/35-0.4 |
SCB13-80/35-0.4 |
SCB13-100/35-0.4 |
|
SCB13-125/35-0.4 |
SCB13-160/35-0.4 |
SCB13-200/35-0.4 |
SCB13-250/35-0.4 |
SCB13-315/35-0.4 |
|
SCB13-400/35-0.4 |
SCB13-500/35-0.4 |
SCB13-630/35-0.4 |
SCB13-800/35-0.4 |
SCB13-1000/35-0.4 |
|
SCB13-1250/35-0.4 |
SCB13-1600/35-0.4 |
SCB13-2000/35-0.4 |
SCB13-2500/35-0.4 |
SCB13-3150/35-0.4 |
|
SCB13-4000/35-0.4 |
SCB13-5000/35-0.4 |
SCB13-6300/35-0.4 |
SCB13-8000/35-0.4 |
SCB13-10000/35-0.4 |
35/10KV ড্রাই টাইপ ট্রান্সফরমার:
|
SCB13-30/35-10 |
SCB13-50/35-10 |
SCB13-63/35-10 |
SCB13-80/35-10 |
SCB13-100/35-10 |
|
SCB13-125/35-10 |
SCB13-160/35-10 |
SCB13-200/35-10 |
SCB13-250/35-10 |
SCB13-315/35-10 |
|
SCB13-400/35-10 |
SCB13-500/35-10 |
SCB13-630/35-10 |
SCB13-800/35-10 |
SCB13-1000/35-10 |
|
SCB13-1250/35-10 |
SCB13-1600/35-10 |
SCB13-2000/35-10 |
SCB13-2500/35-10 |
SCB13-3150/35-10 |
|
SCB13-4000/35-10 |
SCB13-5000/35-10 |
SCB13-6300/35-10 |
SCB13-8000/35-10 |
SCB13-10000/35-10 |
বৈশিষ্ট্য
1. কয়েলটি তামার তার বা ফয়েল দিয়ে ক্ষতবিক্ষত হয়, কাচের ফাইবার দিয়ে শক্তিশালী করা হয় এবং ইপোক্সি রজন ভ্যাকুয়াম শুকিয়ে, ডিগ্যাসড এবং সম্পূর্ণরূপে ফিলার ছাড়াই ডিহিউমিডিফাইড হয়। এটিতে উচ্চ যান্ত্রিক শক্তি, শর্ট সার্কিট প্রতিরোধ এবং শক্তিশালী প্রভাব প্রতিরোধ ক্ষমতা রয়েছে।
2. উচ্চ-ভোল্টেজ ওয়াইন্ডিং এর প্রথম প্রান্ত এবং মাঝের ট্যাপটি একটি তামা এমবেডেড এমবেডেড কাঠামো গ্রহণ করে, যার ভাল অনমনীয়তা রয়েছে, গিয়ার সামঞ্জস্যের সুবিধা দেয় এবং সুন্দর এবং ঝরঝরে।
3. আয়রন কোরটি উচ্চ-মানের শস্য-ভিত্তিক কোল্ড-রোল্ড সিলিকন স্টিল শীট দিয়ে তৈরি, যার সাথে 4-ডিগ্রি সম্পূর্ণভাবে ঝোঁক মাল্টি-স্টেপ জয়েন্ট রয়েছে। পৃষ্ঠটি রজন অন্তরক আবরণ দ্বারা আবৃত, যা আর্দ্রতা-প্রতিরোধী, মরিচা-প্রমাণ এবং শব্দ-হ্রাসকারী।
4. ইলাস্টিক অংশগুলি লোহার কোর, ক্ল্যাম্প এবং কয়েলগুলিকে একটি স্থিতিশীল এবং সংকুচিত অবস্থায় রাখার জন্য শব্দ কমাতে ব্যবহার করা হয়।
5. ট্রান্সফরমারটি এমনভাবে ডিজাইন করা হয়েছে যাতে স্ব-কুলিং হয়। একটি অনুদৈর্ঘ্য বায়ুচলাচল চ্যানেল অখণ্ডভাবে ঢালাই উচ্চ (নিম্ন) ভোল্টেজ কয়েল ব্যারেলের প্রাচীরের ভিতরে সংরক্ষিত থাকে। এটি একটি জোরপূর্বক এয়ার কুলিং ডিভাইস (কুলিং ফ্যান) দিয়ে সজ্জিত করা যেতে পারে। বাধ্যতামূলক এয়ার কুলিং ডিভাইস ব্যবহার করার পরে, আউটপুট ক্ষমতা 20% বৃদ্ধি করা যেতে পারে।
6. তাপমাত্রা নিয়ন্ত্রক দিয়ে সজ্জিত, লো-ভোল্টেজ কয়েলের উপরে প্রি-এমবেডেড গর্তে একটি প্ল্যাটিনাম প্রতিরোধক (Pt100) রাখুন। এটি ট্রান্সফরমার উইন্ডিং এর তাপমাত্রা বৃদ্ধির উপর নজর রাখে, স্বয়ংক্রিয়ভাবে কুলিং ফ্যান চালু হয় এবং বন্ধ করে দেয় এবং শুষ্ক-টাইপ ট্রান্সফরমারের জন্য একটি নির্ভরযোগ্য ওভারলোড সুরক্ষা ডিভাইস প্রদান করার জন্য ফল্ট অ্যালার্ম, অতিরিক্ত তাপমাত্রার অ্যালার্ম এবং অতিরিক্ত-তাপমাত্রার ট্রিপ ফাংশন রয়েছে। শুষ্ক ধরনের ট্রান্সফরমার অপারেশন নিরাপত্তা.
পণ্যের গঠন
1. আয়রন কোর: লোহার কোরটি আমদানি করা উচ্চ-মানের কোল্ড-রোল্ড সিলিকন স্টিল শীট দিয়ে তৈরি, একটি তিন-স্তরের সম্পূর্ণ তির্যক যৌথ কাঠামো। মূল কলামগুলি এফ-গ্রেড ওয়েফট-ফ্রি টেপ দিয়ে আবদ্ধ, এবং লোহার কোরের পৃষ্ঠটি ইপোক্সি রজন দিয়ে আবদ্ধ করা হয় যাতে নো-লোড লস কম হয়। কারেন্ট এবং লোহার শব্দ বহন করে, ক্ল্যাম্প এবং ফাস্টেনারগুলি পৃষ্ঠের বিশেষ চিকিত্সার মধ্য দিয়ে গেছে, যা পণ্যটির চেহারা গুণমানকে আরও উন্নত করে।
2. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা এবং বায়ু কুলিং সিস্টেম: একটি ক্রস-ফ্লো টপ-ব্লোয় কুলিং ফ্যান ব্যবহার করুন। এই কুলিং ফ্যানের কম শব্দ, উচ্চ বাতাসের চাপ এবং সুন্দর চেহারার বৈশিষ্ট্য রয়েছে, যা ট্রান্সফরমারের ওভারলোড ক্ষমতা বাড়ায়। তাপমাত্রা নিয়ন্ত্রণ বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে, যা ট্রান্সফরমারের কর্মক্ষম স্থায়িত্ব উন্নত করে।
3. প্রতিরক্ষামূলক শেল এবং আউটলেট বাসবার: প্রতিরক্ষামূলক শেল ট্রান্সফরমারকে আরও সুরক্ষা দেয়। সুরক্ষা স্তরগুলির মধ্যে রয়েছে IP20, IP23, ইত্যাদি। শেল উপকরণগুলির মধ্যে রয়েছে অ্যালুমিনিয়াম খাদ, কোল্ড-রোল্ড স্টিল প্লেট, স্টেইনলেস স্টীল ইত্যাদি ব্যবহারকারীদের থেকে বেছে নেওয়ার জন্য। লো-ভোল্টেজ আউটলেট স্ট্যান্ডার্ড বাসবার আউটলেট ব্যবহার করে। উভয় পার্শ্ব আউটলেট এবং শীর্ষ আউটলেট উপলব্ধ. বিশেষ আউটলেট পদ্ধতি ব্যবহারকারীদের জন্য ডিজাইন করা যেতে পারে।
উপাদান তালিকা
SCB13 63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার উপাদানের তালিকা
|
উপাদানের নাম |
উপাদান |
গুণমান বৈশিষ্ট্য |
|
সিলিকন ইস্পাত শীট |
একেবারে নতুন উচ্চ-মানের শস্য-ভিত্তিক উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা ঠান্ডা-ঘূর্ণিত সিলিকন ইস্পাত শীট |
কোল্ড-রোল্ড সিলিকন স্টিল স্ট্রিপের উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং কম ক্ষতির কারণে ট্রান্সফরমার তৈরি করার সময় ছোট আকার এবং হালকা ওজনের সুবিধা রয়েছে। |
|
কুণ্ডলী |
তামা |
তামার উপাদান 99.9%। রাজ্যের নির্দেশে যে ইলেকট্রিশিয়ানদের দ্বারা ব্যবহৃত তামার বিশুদ্ধতা অবশ্যই 99.5% এর উপরে হতে হবে। পিতল ছোট শক্তি নন-পাওয়ার ট্রান্সফরমারগুলিতে ব্যবহার করা যেতে পারে এবং এর ব্যবহার অযোগ্য এবং অবৈধ। এছাড়া ট্রান্সফরমার কয়েল হিসেবে ব্রাস ব্যবহার করলে তামার ক্ষয় (লোড লস) বাড়বে এবং ট্রান্সফরমারের শক্তি কমবে। |
|
বাসবার |
||
|
অন্তরক তেল |
ন্যাপথেনিক খনিজ তেল |
পরিষ্কার এবং স্বচ্ছ তরল, পলি মুক্ত, স্থগিত যান্ত্রিক অমেধ্য এবং তুলার মতো পদার্থ। নিম্নমানের তেল বা গৌণ তেলের উপস্থিতি ট্রান্সফরমারের বার্ধক্যকে ত্বরান্বিত করে, এটিকে উচ্চস্বরে করে তোলে, শর্ট-সার্কিট এবং বার্নআউটের প্রবণ, এবং একটি সংক্ষিপ্ত পরিষেবা জীবন রয়েছে। |
|
অন্তরক কাগজ |
ক্রাফট পেপার/নোমেক্স ইনসুলেশন পেপার |
অন্তরক কাগজ ট্রান্সফরমারের একটি গুরুত্বপূর্ণ অংশ। ট্রান্সফরমারের বার্ধক্য এবং বার্নআউটের একটি প্রধান কারণ হল নিম্নমানের অন্তরক কাগজের ব্যবহার, যা আর্ক ভাঙ্গনের প্রবণ এবং এর পরিষেবা জীবনকে ছোট করে। |
|
ইপোক্সি রজন |
High epoxy value (>40) 6101 ইপোক্সি রজন |
F/H গ্রেড তাপমাত্রা প্রতিরোধের 155 ডিগ্রী/180 ডিগ্রী। প্রযুক্তিগত সূচক যেমন তাপমাত্রা প্রতিরোধ, চাপ প্রতিরোধ, কঠোরতা, সংকোচন, জল শোষণ, কাচের স্থানান্তর তাপমাত্রা, বন্ধনের শক্তি এবং প্রসার্য শক্তি শুষ্ক-টাইপ ট্রান্সফরমারগুলির নিরোধক এবং ঢালা মানের জন্য অত্যন্ত গুরুত্বপূর্ণ। |
|
বৈদ্যুতিক কাঠ |
বিচ গাছ |
শক্তিশালী নিরোধক ক্ষমতা এবং উচ্চ প্রসার্য শক্তি। |
পণ্য মান
SCB13 63 কেভিএ ড্রাই টাইপ ট্রান্সফরমার ইমপ্লিমেন্টেশন স্ট্যান্ডার্ড
1. GB1094৷{2}} ড্রাই-টাইপ পাওয়ার ট্রান্সফরমার৷
2. GB/T10228-2008 ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারের জন্য প্রযুক্তিগত পরামিতি এবং প্রয়োজনীয়তা
3. GB1094।{2}} পাওয়ার ট্রান্সফরমার পার্ট 3: ইনসুলেশন লেভেল, ইনসুলেশন টেস্ট এবং এক্সটার্নাল ইনসুলেশন এয়ার গ্যাপ
4. JB/T10008-2004 6~500KV ট্রান্সফরমার সাউন্ড লেভেল
5. JB/T56009-1998 ড্রাই-টাইপ পাওয়ার ট্রান্সফরমার পণ্যের মানের শ্রেণীবিভাগ
