ডিস্ট্রিবিউশন ট্রান্সফরমার কি?

ডিস্ট্রিবিউশন ট্রান্সফরমার সংজ্ঞা

ডিস্ট্রিবিউশন ট্রান্সফরমার বলতে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের আইন অনুসারে এসি ভোল্টেজ এবং কারেন্টকে রূপান্তর করতে এবং এসি শক্তি প্রেরণ করতে বিতরণ ব্যবস্থায় ব্যবহৃত একটি স্থির বৈদ্যুতিক যন্ত্রকে বোঝায়। চীনা ট্রান্সফরমার পণ্যগুলিকে সাধারণত অতি-উচ্চ ভোল্টেজ (750KV এবং তার উপরে), অতি-উচ্চ ভোল্টেজ (500KV) ট্রান্সফরমার, 220-110KV ট্রান্সফরমার, এবং 35KV এবং নীচের ট্রান্সফরমারগুলিতে ভোল্টেজ স্তরের উপর ভিত্তি করে ভাগ করা যেতে পারে। ডিস্ট্রিবিউশন ট্রান্সফরমার বলতে সাধারণত ডিস্ট্রিবিউশন নেটওয়ার্কে চালিত পাওয়ার ট্রান্সফরমারগুলিকে বোঝায় যার ভোল্টেজ লেভেল 10-35কেভি এবং ধারণক্ষমতা 6300KVA বা তার কম যা শেষ ব্যবহারকারীদের সরাসরি বিদ্যুৎ সরবরাহ করে।

ডিস্ট্রিবিউশন ট্রান্সফরমারের প্রকার

সাধারণত ব্যবহৃত ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির শ্রেণীবিভাগকে নিম্নরূপ সংক্ষিপ্ত করা যেতে পারে:

(1) পর্যায় সংখ্যা অনুযায়ী:

1) একক-ফেজ বিতরণ ট্রান্সফরমার: একক-ফেজ লোড এবং তিন-ফেজ বিতরণ ট্রান্সফরমার গ্রুপের জন্য ব্যবহৃত হয়।

2) থ্রি-ফেজ ডিস্ট্রিবিউশন ট্রান্সফরমার: তিন-ফেজ সিস্টেমে ভোল্টেজ বাড়ানো এবং কমানোর জন্য ব্যবহৃত হয়।

(2) কুলিং পদ্ধতি অনুযায়ী:

1) ড্রাই টাইপ ডিস্ট্রিবিউশন ট্রান্সফরমার: এগুলি শীতল করার জন্য বায়ু সংবহনের উপর নির্ভর করে এবং সাধারণত স্থানীয় আলো এবং ইলেকট্রনিক সার্কিটের মতো ছোট ক্ষমতা বিতরণ ট্রান্সফরমারগুলির জন্য ব্যবহৃত হয়। 2) তেল নিমজ্জিত বিতরণ ট্রান্সফরমার: শীতল মাধ্যম হিসাবে তেলের উপর নির্ভর করুন, যেমন তেল নিমজ্জিত স্ব-কুলিং, তেল নিমজ্জিত বায়ু কুলিং, তেল নিমজ্জিত জল শীতলকরণ, বাধ্যতামূলক তেল সঞ্চালন ইত্যাদি।

(3) উদ্দেশ্য দ্বারা শ্রেণীবদ্ধ:

1) পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার: ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ভোল্টেজ বৃদ্ধি এবং হ্রাসের জন্য ব্যবহৃত হয়।

2) যন্ত্র বিতরণ ট্রান্সফরমার: যেমন ভোল্টেজ ট্রান্সফরমার, বর্তমান ট্রান্সফরমার, পরিমাপ যন্ত্র এবং রিলে সুরক্ষা ডিভাইস.sp;

3) পরীক্ষা বিতরণ ট্রান্সফরমার: উচ্চ ভোল্টেজ তৈরি করতে এবং বৈদ্যুতিক সরঞ্জামগুলিতে উচ্চ ভোল্টেজ পরীক্ষা পরিচালনা করতে সক্ষম।

4) বিশেষ বিতরণ ট্রান্সফরমার: যেমন ফার্নেস ডিস্ট্রিবিউশন ট্রান্সফরমার, রেকটিফায়ার ডিস্ট্রিবিউশন ট্রান্সফরমার, অ্যাডজাস্টমেন্ট ডিস্ট্রিবিউশন ট্রান্সফরমার ইত্যাদি।

(4) বাউন্ডিং ফর্ম দ্বারা বিভক্ত:

1) ডাবল উইন্ডিং ডিস্ট্রিবিউশন ট্রান্সফরমার: পাওয়ার সিস্টেমে দুটি ভোল্টেজ লেভেল সংযোগ করতে ব্যবহৃত হয়।

2) তিনটি উইন্ডিং ডিস্ট্রিবিউশন ট্রান্সফরমার: সাধারণত পাওয়ার সিস্টেম আঞ্চলিক সাবস্টেশনগুলিতে ব্যবহৃত হয়, তিনটি ভোল্টেজের স্তর সংযুক্ত করে।

3) অটোট্রান্সফরমার: বিভিন্ন ভোল্টেজের সাথে পাওয়ার সিস্টেমগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। এটি একটি নিয়মিত স্টেপ-আপ বা স্টেপ-ডাউন ডিস্ট্রিবিউশন ট্রান্সফরমার হিসাবেও ব্যবহার করা যেতে পারে।

(5) আয়রন কোরের ফর্ম অনুযায়ী:

1) কোর টাইপ ডিস্ট্রিবিউশন ট্রান্সফরমার: উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমারের জন্য ব্যবহৃত হয়। 2) শেল টাইপ ডিস্ট্রিবিউশন ট্রান্সফরমার: উচ্চ কারেন্ট সহ বিশেষ ডিস্ট্রিবিউশন ট্রান্সফরমারের জন্য ব্যবহৃত হয়, যেমন ফার্নেস ডিস্ট্রিবিউশন ট্রান্সফরমার এবং ওয়েল্ডিং ডিস্ট্রিবিউশন ট্রান্সফরমার; বা ইলেকট্রনিক যন্ত্র, টেলিভিশন, রেডিও ইত্যাদির জন্য পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার।

বিতরণ ট্রান্সফরমার অংশ

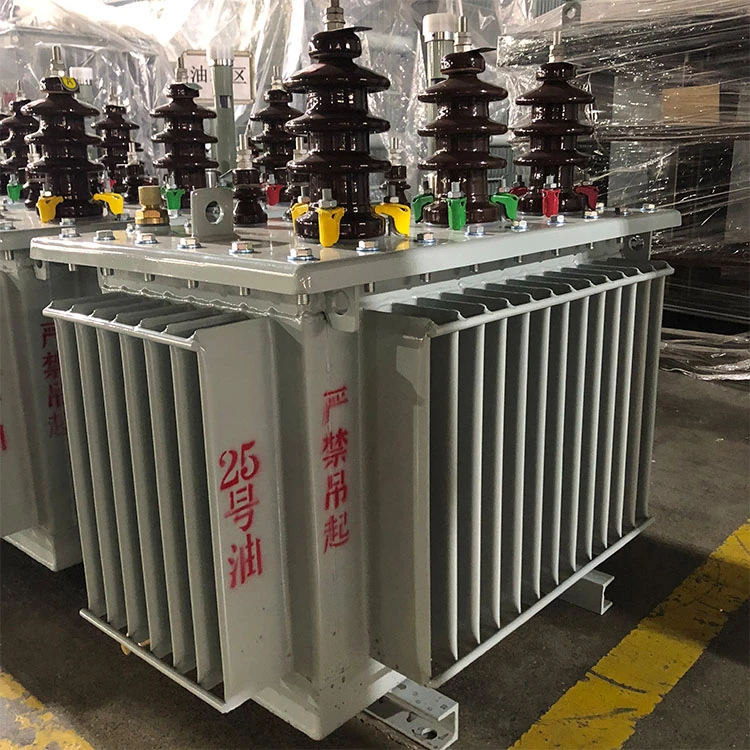

তেল নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি তাদের গঠন অনুসারে প্রধান অংশ, তেল স্টোরেজ ক্যাবিনেট, ইনসুলেশন হাতা, ট্যাপ চেঞ্জার, সুরক্ষা ডিভাইস ইত্যাদিতে ভাগ করা যেতে পারে।

1. শরীর

শরীরের তিনটি অংশ রয়েছে: আয়রন কোর, উইন্ডিং এবং ইনসুলেশন তেল। উইন্ডিং হল ট্রান্সফরমারের সার্কিট এবং আয়রন কোর হল ট্রান্সফরমারের ম্যাগনেটিক সার্কিট। দুটি ট্রান্সফরমারের মূল গঠন করে, যা ইলেক্ট্রোম্যাগনেটিক অংশ।

1. 1 আয়রন কোর

লোহার কোর হল একটি ট্রান্সফরমারের প্রধান চৌম্বকীয় সার্কিট অংশ। সাধারণত গরম-ঘূর্ণিত বা কোল্ড-রোল্ড সিলিকন ইস্পাত শীট দ্বারা গঠিত উচ্চ সিলিকন সামগ্রী, 0.35 বা 0.5 মিমি পুরুত্ব, এবং পৃষ্ঠ নিরোধক পেইন্ট দ্বারা প্রলেপিত, লোহার কোরটি দুটি ভাগে বিভক্ত। অংশ: একটি লোহার কোর কলাম এবং একটি লোহার জোয়াল। লোহার কোর কলাম একটি ঘুর দিয়ে আচ্ছাদিত করা হয়, এবং লোহার জোয়াল চৌম্বকীয় সার্কিট বন্ধ করতে ব্যবহার করা হয়। লোহার মূল কাঠামোর দুটি মৌলিক রূপ রয়েছে: কোর টাইপ এবং শেল টাইপ।

1. 2 উইন্ডিং

ওয়াইন্ডিং হল একটি ট্রান্সফরমারের সার্কিট অংশ, সাধারণত একটি ওয়াইন্ডিং মোল্ডে ইনসুলেটেড ফ্ল্যাট কপার তার বা গোলাকার তামার তার দিয়ে তৈরি করা হয়। ট্রান্সফরমার কোর কলামে উইন্ডিং ইনস্টল করা হয়, লো-ভোল্টেজ ওয়াইন্ডিং ভিতরের স্তরে ইনস্টল করা হয়, হাই-ভোল্টেজ ওয়াইন্ডিং লো-ভোল্টেজ ওয়াইন্ডিংয়ের বাইরের স্তরে ইনস্টল করা হয় এবং নিরোধক উপকরণ দিয়ে তৈরি হাতাগুলির মধ্যে ব্যবহার করা হয় লো-ভোল্টেজ ওয়াইন্ডিং এবং আয়রন কোর, সেইসাথে হাই-ভোল্টেজ ওয়াইন্ডিং এবং লো-ভোল্টেজ ওয়াইন্ডিং এর মধ্যে, নিরোধক সুবিধার জন্য।

1.3 নিরোধক তেল

ট্রান্সফরমার তেলের গঠন খুবই জটিল, যা প্রধানত সাইক্লোয়ালকেন, অ্যালকেন এবং অ্যারোমেটিক হাইড্রোকার্বনের সমন্বয়ে গঠিত। বিতরণ ট্রান্সফরমারগুলিতে, ট্রান্সফরমার তেল দুটি ভূমিকা পালন করে: একটি হল ট্রান্সফরমার উইন্ডিং, উইন্ডিং এবং লোহার কোর এবং তেল ট্যাঙ্কগুলির মধ্যে নিরোধক। দ্বিতীয়টি হল যে ট্রান্সফরমার তেল উত্তপ্ত হওয়ার পরে পরিচলন তৈরি করে, যা ট্রান্সফরমার কোর এবং উইন্ডিংয়ে তাপ অপচয়ের ভূমিকা পালন করে। সাধারণত ব্যবহৃত ট্রান্সফরমার তেলের তিনটি স্পেসিফিকেশন রয়েছে: নং 10, নং 25 এবং নং 45। এর লেবেলটি সেই তাপমাত্রার প্রতিনিধিত্ব করে যেখানে তেলটি শূন্যের নিচে শক্ত হতে শুরু করে। উদাহরণস্বরূপ, "নং 25" তেল নির্দেশ করে যে এই তেলটি -25 ডিগ্রিতে শক্ত হতে শুরু করে। তেলের স্পেসিফিকেশন স্থানীয় জলবায়ু অবস্থার উপর ভিত্তি করে নির্বাচন করা উচিত।

1.2 তেল স্টোরেজ ট্যাঙ্ক

তেল সংরক্ষণকারী তেল ট্যাঙ্কের উপরের কভারে ইনস্টল করা আছে। তেল স্টোরেজ ট্যাঙ্কের আয়তন তেল ট্যাঙ্কের আয়তনের প্রায় 10 শতাংশ। তেল স্টোরেজ ট্যাঙ্ক এবং তেল ট্যাঙ্কের মধ্যে পাইপ সংযুক্ত রয়েছে। যখন ট্রান্সফরমারের আয়তন তেলের তাপমাত্রা পরিবর্তনের সাথে প্রসারিত হয় বা সংকুচিত হয়, তখন তেল সঞ্চয়স্থান ট্যাঙ্কটি তেল সংরক্ষণ এবং পুনরায় পূরণ করতে ভূমিকা পালন করে, যাতে আয়রন কোর এবং উইন্ডিং তেলে নিমজ্জিত হয় তা নিশ্চিত করে; একই সময়ে, একটি তেল স্টোরেজ ট্যাঙ্ক স্থাপনের কারণে, তেল এবং বাতাসের মধ্যে যোগাযোগের পৃষ্ঠটি হ্রাস পায়, তেলের অবক্ষয়ের হার হ্রাস করে।

তেল সংরক্ষকের পাশে একটি তেল পয়েন্টার রয়েছে এবং তেলের স্তর -30 ডিগ্রী, প্লাস 20 ডিগ্রী এবং প্লাস 40 ডিগ্রী তাপমাত্রার জন্য গ্লাস টিউবের পাশে তেল স্তরের স্ট্যান্ডার্ড লাইন রয়েছে যা তেলের স্তর নির্দেশ করে যে ট্রান্সফরমারগুলো চালু করা হয়নি সেগুলো পৌঁছানো উচিত; স্ট্যান্ডার্ড লাইনটি প্রধানত প্রতিফলিত করে যে বিভিন্ন তাপমাত্রায় কাজ করার সময় ট্রান্সফরমারের তেলের স্তর যথেষ্ট কিনা।

ট্যাঙ্কের উপরের স্থানকে বায়ুমণ্ডলের সাথে সংযুক্ত করতে তেল স্টোরেজ ট্যাঙ্কে শ্বাসের গর্ত স্থাপন করা হয়। ট্রান্সফরমার তেলের তাপীয় প্রসারণের সময়, তেল সংরক্ষণকারীর উপরের অংশের বাতাস শ্বাস-প্রশ্বাসের গর্ত দিয়ে প্রবেশ করতে পারে এবং প্রস্থান করতে পারে এবং তেলের ট্যাঙ্ককে বিকৃতি বা এমনকি ক্ষতি থেকে রক্ষা করতে তেলের স্তর বাড়তে বা পড়ে যেতে পারে।

1.3 ইনসুলেটিং বুশিং

এটি ট্রান্সফরমার বাক্সের বাইরে প্রধান নিরোধক ডিভাইস এবং বেশিরভাগ ট্রান্সফরমার নিরোধক হাতা চীনামাটির বাসন নিরোধক হাতা ব্যবহার করে। ট্রান্সফরমারটি তেল ট্যাঙ্কের ভিতর থেকে তেল ট্যাঙ্কের বাইরের দিকে ট্রান্সফরমারের উচ্চ এবং নিম্ন ভোল্টেজের উইন্ডিংগুলির লিডগুলিকে গাইড করতে উচ্চ এবং নিম্ন ভোল্টেজের অন্তরণ হাতা ব্যবহার করে, ট্রান্সফরমার উইন্ডিংকে মাটি (শেল এবং কোর) থেকে নিরোধক করে তোলে এবং এছাড়াও স্থির সীসা সংযোগকারী প্রধান উপাদান বহিরাগত সার্কিট. উচ্চ-ভোল্টেজ চীনামাটির বাসন বুশিং তুলনামূলকভাবে লম্বা, যখন লো-ভোল্টেজ চীনামাটির বাসন অপেক্ষাকৃত ছোট।

1.4 চেঞ্জারে ট্যাপ করুন

একটি ট্রান্সফরমারের উচ্চ-ভোল্টেজ ওয়াইন্ডিংয়ের ট্যাপ পরিবর্তন করার জন্য এবং ট্যাপের অবস্থান সামঞ্জস্য করার জন্য ডিভাইসটি ভোল্টেজের অনুপাত পরিবর্তন করতে এবং আউটপুট ভোল্টেজকে সামঞ্জস্য করতে প্রাথমিক ওয়াইন্ডিংয়ের বাঁকের সংখ্যা বাড়াতে বা কমাতে পারে। ট্রান্সফরমারটি অপারেশন থেকে সরিয়ে পাওয়ার গ্রিড থেকে সংযোগ বিচ্ছিন্ন করার পরে ট্যাপ চেঞ্জারের অবস্থান ম্যানুয়ালি পরিবর্তন করার পদ্ধতি এবং আউটপুট ভোল্টেজ সামঞ্জস্য করাকে নো-লোড ভোল্টেজ রেগুলেশন বলে।

1.5 প্রতিরক্ষামূলক ডিভাইস

1.5.1 গ্যাস রিলে

ট্রান্সফরমার তেল ট্যাঙ্ক এবং তেল স্টোরেজ ট্যাঙ্কের মধ্যে সংযোগকারী পাইপের মাঝখানে গ্যাস রিলে ইনস্টল করা হয় এবং একটি গ্যাস সুরক্ষা ডিভাইস তৈরি করতে কন্ট্রোল সার্কিটের সাথে সংযুক্ত থাকে। গ্যাস রিলে এর উপরের যোগাযোগ হালকা গ্যাস সংকেত সহ একটি পৃথক সার্কিট গঠন করে, যখন গ্যাস রিলে এর নীচের যোগাযোগ একটি ভারী গ্যাস সুরক্ষা গঠনের জন্য বহিরাগত সার্কিটের সাথে সংযুক্ত থাকে। ভারী গ্যাসের ক্রিয়া উচ্চ-ভোল্টেজ সার্কিট ব্রেকারকে ট্রিপ করে এবং একটি ভারী গ্যাস অ্যাকশন সংকেত পাঠায়;

1.5.2 বিস্ফোরণ-প্রমাণ নল

বিস্ফোরণ-প্রমাণ টিউব হল ট্রান্সফরমারগুলির জন্য একটি সুরক্ষা সুরক্ষা যন্ত্র, যা ট্রান্সফরমারের বড় কভারে ইনস্টল করা হয়। বিস্ফোরণ-প্রমাণ নলটি বায়ুমণ্ডলের সাথে সংযুক্ত থাকে এবং ত্রুটির ক্ষেত্রে, তাপ ট্রান্সফরমার তেলকে বাষ্পীভূত করে, একটি অ্যালার্ম সংকেত পাঠাতে গ্যাস রিলেকে ট্রিগার করে বা তেল ট্যাঙ্ককে বিস্ফোরণ থেকে রক্ষা করার জন্য বিদ্যুৎ সরবরাহ বন্ধ করে দেয়। .

ডিস্ট্রিবিউশন ট্রান্সফরমার অ্যাপ্লিকেশন

1. ট্রান্সমিশন এবং বিতরণ অ্যাপ্লিকেশন

ট্রান্সফরমার বিভিন্ন ট্রান্সমিশন এবং ডিস্ট্রিবিউশন অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয়। পাওয়ার ট্রান্সমিশনকে একটি পাওয়ার প্ল্যান্ট থেকে একটি সাবস্টেশনে উচ্চ-ভোল্টেজের বৈদ্যুতিক শক্তির চলাচল হিসাবে সংজ্ঞায়িত করা যেতে পারে, যখন বিতরণ উচ্চ-প্রশস্ততা ভোল্টেজ সংকেতগুলিকে উল্লেখযোগ্যভাবে নিম্ন মানের ভোল্টেজ সংকেতে রূপান্তরিত করার সাথে সম্পর্কিত। এছাড়াও, বিতরণ ব্যবস্থা দ্বারা বরাদ্দ করা নিম্ন স্তরের ভোল্টেজ সংকেতগুলি বিভিন্ন গৃহস্থালী এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে। তার এবং তারের মাধ্যমে বিদ্যুৎ কেন্দ্র থেকে গন্তব্যে শক্তি সঞ্চালিত করা যেতে পারে। এই ধরনের অ্যাপ্লিকেশনগুলিতে, ট্রান্সফরমারগুলি ধ্রুবক মানগুলিতে সংকেতগুলির ফ্রিকোয়েন্সি এবং প্রশস্ততা স্তর বজায় রাখতে ব্যবহার করা যেতে পারে।

2.ইস্পাত উত্পাদন

ইস্পাত উৎপাদন কেন্দ্রগুলি বাণিজ্যিক অ্যাপ্লিকেশনের একটি সাধারণ উদাহরণ যেখানে ট্রান্সফরমারের ব্যবহার সহজেই লক্ষ্য করা যায়। ইস্পাত উত্পাদন প্রক্রিয়ার মধ্যে প্রধানত কাঁচামাল গলানো, ঢালাই, গঠন এবং শীতল করা জড়িত। দ্রবীভূত করা এবং উপাদান ঢালাই করার জন্য, একটি খুব উচ্চ বর্তমান প্রয়োজন; যাইহোক, উপাদান ঠান্ডা করার জন্য, একটি অপেক্ষাকৃত কম বর্তমান মান প্রয়োজন। সমগ্র উত্পাদন প্রক্রিয়া জুড়ে এই স্রোতের ঘন ঘন নিয়ন্ত্রণ অর্জনের জন্য, উচ্চ-ভোল্টেজ ট্রান্সফরমারগুলি সাধারণত ব্যবহৃত হয়। ইস্পাত উত্পাদন শিল্পে, ট্রান্সফরমারগুলি সার্কিটের বিভিন্ন পয়েন্টে ভোল্টেজের মান বাড়ায় বা হ্রাস করে এবং ব্যবহারকারীদের প্রয়োজনীয় কারেন্ট পেতে সহায়তা করে।

3. কুল্যান্ট

যখন একটি ট্রান্সফরমার একটি বায়ু শুকনো আকারে ব্যবহার করা হয়, এটি একটি শীতল প্রভাব তৈরি করতে ব্যবহার করা যেতে পারে। ট্রান্সফরমারের কুলিং ইফেক্ট সহজেই রেফ্রিজারেটরে ব্যবহার করা যেতে পারে যাতে খাবার ফ্রিজে রাখা যায় এবং তাজা থাকে। শীতল করার পাশাপাশি, রেফ্রিজারেটর এবং অন্যান্য সম্পর্কিত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত ট্রান্সফরমারগুলি ঢেউয়ের স্রোত এবং ভোল্টেজের ভারসাম্যহীনতা এড়াতে প্রয়োজনীয় ভোল্টেজ নিয়ন্ত্রণ প্রদান করে, যার ফলে সরঞ্জামগুলির নিরাপত্তা নিশ্চিত হয়। উপরন্তু, হঠাৎ বিদ্যুৎ সরবরাহ বন্ধ হয়ে যাওয়ার পরেও, ট্রান্সফরমারগুলি নির্দিষ্ট সময়ের জন্য রেফ্রিজারেটরের শীতলতা বজায় রাখতে সাহায্য করতে পারে।

4. এয়ার কন্ডিশনার

এয়ার কন্ডিশনিং হল দৈনন্দিন জীবনের অ্যাপ্লিকেশনের আরেকটি উদাহরণ, যা ব্যবহারকারীর কাঙ্খিত সর্বোত্তম মূল্যের সাধারণ অপারেশনের জন্য একটি ট্রান্সফরমার ব্যবহার করে, এয়ার কন্ডিশনার এবং ফ্যানকে একই সাথে কাজ করার অনুমতি দেয় এবং বর্তমান চাহিদা অনুযায়ী সার্কিটের মাধ্যমে বিদ্যুৎ প্রবাহ নিয়ন্ত্রণ করে। গরম, বায়ুচলাচল, এবং এয়ার কন্ডিশনার ডিভাইসগুলিও একইভাবে ট্রান্সফরমার ব্যবহার করে তাদের ক্রিয়াকলাপকে সহজ করতে, তাদের ক্রিয়াকলাপকে উন্নত করতে এবং বিদ্যুতের ব্যবহারকে অপ্টিমাইজ করতে।

5. শিল্প ব্যবহার

ট্রান্সফরমারগুলি বিভিন্ন শিল্প সরঞ্জামে ব্যবহৃত হয়, যেমন ওয়েল্ডিং মেশিন, বৈদ্যুতিক চুল্লি, ইলেক্ট্রোপ্লেটিং মেশিন, বৈদ্যুতিক মোটর ইত্যাদি, তাদের জন্য শক্তি সরবরাহ করতে।

1) বৈদ্যুতিক চুল্লি: বৈদ্যুতিক চুল্লি হল শিল্প উত্পাদনে একটি সাধারণ গরম করার সরঞ্জাম, যা উচ্চ তাপমাত্রা তৈরি করতে উচ্চ ভোল্টেজ এবং কারেন্ট প্রয়োজন। এই কারণে, ট্রান্সফরমারগুলি প্রায়শই শিল্পে ব্যবহার করা হয় কম ভোল্টেজ এবং উচ্চ কারেন্ট শক্তির উত্সগুলিকে উচ্চ ভোল্টেজে রূপান্তর করতে এবং বৈদ্যুতিক চুল্লিগুলির জন্য প্রয়োজনীয় উচ্চ শক্তির ইনপুট প্রদানের জন্য কম কারেন্ট শক্তির উত্সগুলিতে রূপান্তরিত করতে।

2) বৈদ্যুতিক ওয়েল্ডিং মেশিন: বৈদ্যুতিক ওয়েল্ডিং মেশিনে ঢালাইয়ের উপাদানগুলি প্রক্রিয়া করার জন্য স্বল্প-মেয়াদী আর্কসের মাধ্যমে উচ্চ তাপমাত্রা এবং উচ্চ শক্তি উৎপাদনের প্রয়োজন হয়। কিছু উচ্চ-শক্তি ওয়েল্ডিং মেশিনে, ট্রান্সফরমারগুলি বিদ্যুতের স্থিতিশীলতা এবং ওভারলোড সুরক্ষা নিশ্চিত করতে ভোল্টেজ এবং কারেন্ট পরিবর্তন করতে ব্যবহৃত হয়।

3) ইলেক্ট্রোপ্লেটিং মেশিন: ইলেক্ট্রোপ্লেটিং প্রক্রিয়ার জন্য প্রচুর পরিমাণে বৈদ্যুতিক শক্তির প্রয়োজন হয় এবং আবরণের গুণমান নিশ্চিত করার জন্য বিদ্যুৎ সরবরাহের স্থিতিশীলতা নিশ্চিত করা প্রয়োজন। অতএব, ট্রান্সফরমারগুলি প্রায়শই শিল্পে ব্যবহার করা হয় কম কারেন্ট এবং হাই ভোল্টেজ পাওয়ার সোর্সকে হাই কারেন্ট এবং কম ভোল্টেজ পাওয়ার সোর্সে রূপান্তর করতে।

4) শিল্প বিদ্যুৎ উৎপাদন: শিল্প ক্ষেত্রে, কিছু ধরণের শিল্প জেনারেটরকে তাদের আউটপুট ভোল্টেজকে বিভিন্ন সরঞ্জাম এবং অ্যাপ্লিকেশনের সাথে খাপ খাইয়ে নিতে হবে। আউটপুট ভোল্টেজ রূপান্তর অর্জনের জন্য ট্রান্সফরমার একটি মৌলিক উপাদান।

5) ফ্রিকোয়েন্সি কনভার্টার: ফ্রিকোয়েন্সি কনভার্টারগুলি শিল্প সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।

বিতরণ ট্রান্সফরমার সংযোগ

(1) Yyn0, যেখানে Y প্রতিনিধিত্ব করে যে উচ্চ-ভোল্টেজের ওয়াইন্ডিং তারকা সংযুক্ত, y প্রতিনিধিত্ব করে যে নিম্ন-ভোল্টেজের ওয়াইন্ডিং তারকা সংযুক্ত, n প্রতিনিধিত্ব করে যে নিরপেক্ষ তারটি সেকেন্ডারির ​​মধ্যবিন্দু থেকে বেরিয়ে এসেছে winding, এবং 0 প্রতিনিধিত্ব করে যে হাই-ভোল্টেজ এবং লো-ভোল্টেজের লাইন ভোল্টেজ পর্যায়গুলি একই। এটি থ্রি-ফেজ ফোর ওয়্যার বা থ্রি-ফেজ ফাইভ ওয়্যার সিস্টেমের জন্য পাওয়ার আউটপুট হিসাবে ব্যবহার করা যেতে পারে এবং বিদ্যুৎ এবং আলোর লোড সরবরাহ করার জন্য ছোট ক্ষমতা সম্পন্ন বিতরণ ট্রান্সফরমারগুলির জন্য ব্যবহৃত হয়।

(2) Dyn11: যেখানে D প্রতিনিধিত্ব করে যে উচ্চ-ভোল্টেজ ওয়াইন্ডিং ডেল্টা সংযুক্ত, y প্রতিনিধিত্ব করে যে লো-ভোল্টেজ ওয়াইন্ডিং তারকা সংযুক্ত, n প্রতিনিধিত্ব করে যে সেকেন্ডারি ওয়াইন্ডিংয়ের নিরপেক্ষ বিন্দুটি সরাসরি গ্রাউন্ডেড এবং একটি নিরপেক্ষ তার আঁকা হয়েছে , এবং 11 উচ্চ-ভোল্টেজ এবং নিম্ন-ভোল্টেজ লাইন ভোল্টেজের মধ্যে 30 ডিগ্রির একটি ফেজ পার্থক্য উপস্থাপন করে। এটি সাধারণত চীনে TN বা TT সিস্টেম গ্রাউন্ডিং লো-ভোল্টেজ পাওয়ার গ্রিডে ব্যবহৃত হয়।

(3) Yd11: প্রাথমিক ওয়াইন্ডিং একটি তারকা আকৃতিতে সংযুক্ত থাকে এবং সেকেন্ডারি উইন্ডিং একটি ত্রিভুজ আকারে সংযুক্ত থাকে। এটি সাধারণত 10kV বা 35kV পাওয়ার গ্রিডের জন্য পাওয়ার সাপ্লাই ট্রান্সফরমার এবং পাওয়ার প্লান্টের জন্য স্টেশন ট্রান্সফরমার হিসাবে ব্যবহৃত হয়। তৃতীয় হারমোনিক ভোল্টেজ দূর করার জন্য সেকেন্ডারি উইন্ডিং একটি ত্রিভুজে সংযুক্ত থাকে।

(4) YNd11: প্রাথমিক ওয়াইন্ডিং একটি তারকা আকৃতিতে সংযুক্ত, এবং নিরপেক্ষ তারটি সরাসরি নিরপেক্ষ বিন্দু থেকে গ্রাউন্ড করা হয়, যখন সেকেন্ডারি উইন্ডিং একটি ত্রিভুজ আকারে সংযুক্ত থাকে। একটি তারকা আকৃতিতে সংযুক্ত উচ্চ-ভোল্টেজ ওয়াইন্ডিং একটি ত্রিভুজ আকারে সংযুক্ত হওয়ার চেয়ে √ 3 গুণ কম ভোল্টেজ বহন করে, যা ভাল অর্থনৈতিক সুবিধা আনতে পারে। এটি সাধারণত পাওয়ার সিস্টেমে ব্যবহৃত হয় যেখানে নিরপেক্ষ পয়েন্ট সরাসরি 110kV এবং তার উপরে গ্রাউন্ড করা হয়।

ডিস্ট্রিবিউশন ট্রান্সফরমার রেটিং

50kVA,63kVA,80kVA,100kVA,125kVA,160kVA,200kVA,250kVA,315kVA,400kVA,500kVA,630kVA,800 kVA,1000kVA,1250kVA,1600kVA,1600kVA,40kVA,40kVA,40kVA, kVA,5000kVA,6300kVA,8000kVA,10000 kVA
