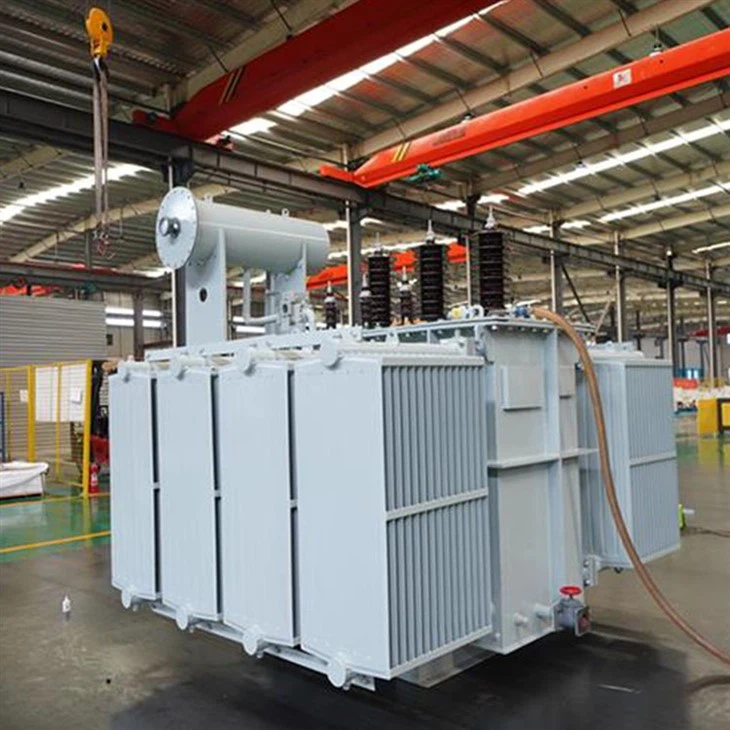

5000 কেভিএ ট্রান্সফরমার

5000 কেভিএ ট্রান্সফরমার স্পেসিফিকেশন

5000 কেভিএ ট্রান্সফরমার একটি শক্তিশালী এবং নির্ভরযোগ্য পাওয়ার ট্রান্সফরমার যা ভারী-শুল্ক শিল্প অ্যাপ্লিকেশনের জন্য নির্মিত। 5000 kVA এর পাওয়ার রেটিং সহ, এটি বড় লোড পরিচালনা করতে সক্ষম এবং সাবস্টেশন, পাওয়ার প্লান্ট এবং শিল্প সেটিংসে ব্যবহারের জন্য আদর্শ।

YD11 ভেক্টর গ্রুপ কনফিগারেশন সহ ট্রান্সফরমারের প্রাথমিক ভোল্টেজ 11000 V এবং 690 V এর সেকেন্ডারি ভোল্টেজ রয়েছে। এটির তিনটি পর্যায় এবং 50/60 Hz এর ফ্রিকোয়েন্সি রয়েছে। ট্রান্সফরমারটির 6 শতাংশ প্রতিবন্ধকতা রয়েছে এবং শীতল করার বিকল্পগুলির মধ্যে রয়েছে ONAN, ONAF এবং ODAF।

ট্রান্সফরমারের তাপমাত্রা বৃদ্ধি 65 ডিগ্রী/55 ডিগ্রী, এবং এটির 75 কেভি (বিআইএল) এর একটি নিরোধক স্তর রয়েছে, যা এটিকে ভোল্টেজ বৃদ্ধির জন্য অত্যন্ত প্রতিরোধী করে তোলে। ট্রান্সফরমারটি তেল-নিমজ্জিত ধরণের, এবং ট্যাপ চেঞ্জারটি অফ সার্কিট। এর সুরক্ষা রেটিং হল IP23, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।

ট্রান্সফরমারটি অত্যন্ত দক্ষ, দক্ষতার রেটিং 99 শতাংশ। এটির ওজন 16000 কেজি এবং এর মাত্রা 3750 x 2050 x 2450 মিমি। এর উচ্চ শক্তি রেটিং, নির্ভরযোগ্যতা এবং স্থায়িত্ব সহ, 5000 kVA ট্রান্সফরমার ভারী-শুল্ক শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ সমাধান।

তেল নিমজ্জিত ট্রান্সফরমার পণ্য পরিচিতি:

1000kVA এবং তার উপরে তেল-নিমজ্জিত ট্রান্সফরমারগুলিকে অবশ্যই আউটডোর সিগন্যাল থার্মোমিটার দিয়ে সজ্জিত করতে হবে এবং দূরবর্তী সিগন্যালের সাথে সংযুক্ত থাকতে হবে। 800kVA এবং তার উপরে তেল-নিমজ্জিত ট্রান্সফরমারগুলিকে গ্যাস রিলে এবং চাপ সুরক্ষা ডিভাইস দিয়ে সজ্জিত করা উচিত, ব্যবহারের প্রয়োজনীয়তা অনুসারে 800kVA এর নীচে তেল নিমজ্জিত ট্রান্সফরমারগুলি প্রস্তুতকারকের সাথে পরামর্শ করে, গ্যাস রিলেগুলিও ইনস্টল করা যেতে পারে। শুকনো ট্রান্সফরমারগুলি প্রস্তুতকারকের প্রয়োজনীয়তা অনুসারে তাপমাত্রা পরিমাপক ডিভাইস দিয়ে সজ্জিত করা উচিত, সাধারণত 630kVA এবং তার উপরে ট্রান্সফরমার ইনস্টলেশন। তেল-নিমজ্জিত ট্রান্সফরমার, S11 তেল-নিমজ্জিত ট্রান্সফরমার, S9, S11, S13, D13 সহ তেল-নিমজ্জিত ট্রান্সফরমার, S11 তেল-নিমজ্জিত ট্রান্সফরমার, S9, S11, S13, D13 সহ 35kV এবং নীচের ভোল্টেজ ক্লাস এবং 31500kVA এবং নীচের ধারণক্ষমতা সহ সম্পূর্ণ সিল করা তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG এবং অন্যান্য সিরিজের ট্রান্সফরমার পণ্য। সম্পূর্ণ-সিল করা তেল-নিমজ্জিত ট্রান্সফরমার সম্পূর্ণ-ভরা তেল-সিলযুক্ত ধরন গ্রহণ করে এবং ঢেউতোলা শেল তেল ট্যাঙ্কটি একটি সিল করা তেল ট্যাঙ্কে পরিণত হওয়ার জন্য তেলের প্রসারণের জন্য এর স্থিতিস্থাপকতাকে গ্রহণ করে। শহুরে এবং গ্রামীণ পাওয়ার গ্রিড এবং মূল প্রকল্পগুলির নির্মাণে এই ধরণের পণ্যটি ব্যাপকভাবে ব্যবহৃত হয়েছে।

তেল-নিমজ্জিত ট্রান্সফরমার গঠন বৈশিষ্ট্য:

1 উচ্চ-মানের কোল্ড-রোল্ড ওরিয়েন্টেড সিলিকন স্টিল শীটের ট্রান্সফরমার কোর নির্বাচন, স্বয়ংক্রিয় ট্রান্সভার্স কাটার প্রক্রিয়ার ব্যবহার এবং স্টেপড জয়েন্টগুলির প্রয়োগ (স্টেপ-ল্যাপ) প্রক্রিয়া উত্পাদন, কোরের ভিতরে চৌম্বকীয় প্রবাহের ঘনত্বের বন্টন উন্নত করে, মূল গতিশীল শক্তির কম্পন, কার্যকরভাবে শব্দ কমায়, ক্ষতি কমায়।

2. কুণ্ডলী নির্বাচন উচ্চ শক্তি enameled তারের (বা কাগজ আচ্ছাদিত তারের) উইন্ডিং, সিলিন্ডার টাইপ (বা পিষ্টক) গঠন, অ্যাম্পিয়ার-বাঁক বিতরণ, যুক্তিসঙ্গত অন্তরণ কাঠামো, শক্তিশালী শর্ট-সার্কিট প্রতিরোধের সঙ্গে।

3. তেলে নিমজ্জিত ট্রান্সফরমার বডিটি একটি আলগা-প্রুফ কাঠামোর সাথে বেঁধে দেওয়া হয়, এবং বেঁধে রাখার অংশটি একটি স্ব-লকিং আলগা-প্রুফ বাদাম দিয়ে সজ্জিত, এবং কোনও ঝুলানো হয় না

মূল কাঠামো নিশ্চিত করতে পারে যে দূর-দূরত্বের পরিবহনের পরে চলার সময় এটি আলগা না হয়।

4. ঢেউতোলা তেল ট্যাঙ্কের ঢেউতোলা শীট তেল স্টোরেজ ট্যাঙ্ককে প্রতিস্থাপন করে এবং ট্রান্সফরমার তেলের ভলিউম পরিবর্তনের সাথে ঢেউতোলা শীট প্রসারিত এবং সঙ্কুচিত হতে পারে।

ট্রান্সফরমারকে বায়ুমণ্ডল থেকে বিচ্ছিন্ন করুন, তেল এবং নিরোধক আর্দ্রতার অবনতি প্রতিরোধ করুন এবং ধীর করুন, অপারেশনের নির্ভরযোগ্যতা বাড়ান, স্বাভাবিক পরিচালনা রক্ষণাবেক্ষণ-মুক্ত করুন।

5. "টেলিমেট্রি" সংকেত থার্মোমিটার এবং চাপ রিলিজ ভালভ দিয়ে সজ্জিত, ট্রান্সফরমার অপারেশনের নির্ভরযোগ্যতা বাড়ায়
